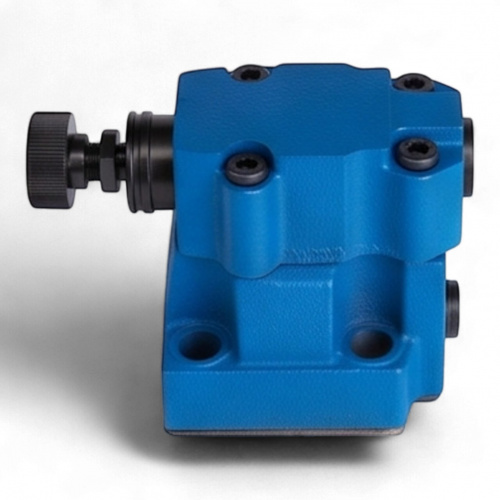

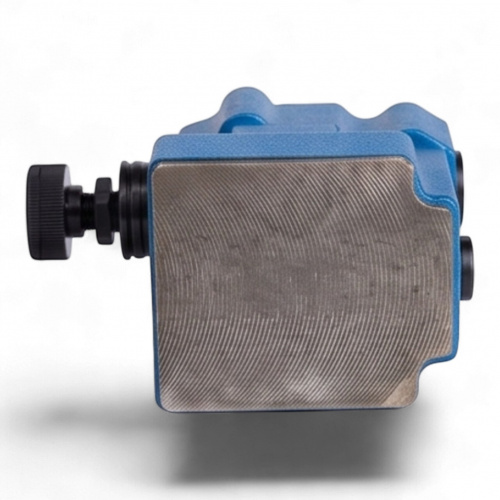

Техническое описание гидроклапана предохранительного МКПВ-10/3С2Р1
Гидроклапан предохранительный МКПВ-10/3С2Р1 относится к аппаратуре регулирования давления непрямого действия и предназначен для поддержания установленного давления, защиты гидравлических систем от превышения номинальных значений давления, а также для дистанционной разгрузки системы. Данное устройство выполнено в исполнении для стыкового монтажа, что обеспечивает высокую герметичность соединений и компактность при компоновке гидравлических блоков.
Конструктивно клапан состоит из основного каскада (золотникового типа) и вспомогательного каскада (управляющего клапана). При достижении давления настройки вспомогательный клапан открывается, создавая перепад давления на дросселе основного каскада, что приводит к подъему основного золотника и переливу рабочей жидкости из линии Р в линию Т. Модификация "2Р" подразумевает наличие электромагнитного управления разгрузкой, позволяющего переводить систему в режим холостого хода по внешнему электрическому сигналу.
Основные технические параметры:
- Условный проход (Dу): 10 мм
- Номинальное давление на входе: 32 МПа (320 бар)
- Диапазон регулирования давления: от 0.5 до 32 МПа (в зависимости от настройки пружины)
- Максимальный расход рабочей жидкости: до 100 л/мин
- Тип монтажа: стыковой (присоединительная поверхность по ГОСТ 24679-81)
- Вид управления разгрузкой: электромагнитное (дистанционное)
- Напряжение питания электромагнита: 220В AC (50 Гц)
- Тип рабочей жидкости: минеральные масла с кинематической вязкостью от 10 до 400 мм²/с
- Тонкость фильтрации рабочей жидкости: не хуже 25 мкм
- Температурный диапазон эксплуатации: от -40°C до +50°C (окружающая среда)
- Климатическое исполнение и категория размещения: УХЛ4 по ГОСТ 15150-69
- Масса изделия: 4.8 кг
Функциональные особенности и преимущества:
- Двухкаскадная схема работы обеспечивает высокую стабильность поддерживаемого давления при изменении расхода.
- Возможность дистанционной разгрузки гидросистемы через встроенный электромагнитный пилот.
- Стыковое исполнение минимизирует количество внешних трубопроводов и снижает риск утечек.
- Высокая чувствительность регулировки и минимальный гистерезис при срабатывании.
- Коррозионностойкое покрытие корпуса для работы в тяжелых промышленных условиях.
|
Номинальное давление
|
32 МПа |
|
Условный проход
|
10 мм |
|
Тип монтажа
|
Стыковой |
|
Напряжение питания
|
220В |
|
Климатическое исполнение
|
УХЛ4 |
|
Вес
|
4.8 кг |
|
Пропускная способность
|
100 л/мин |
|
Управление разгрузкой
|
Электромагнитное |
