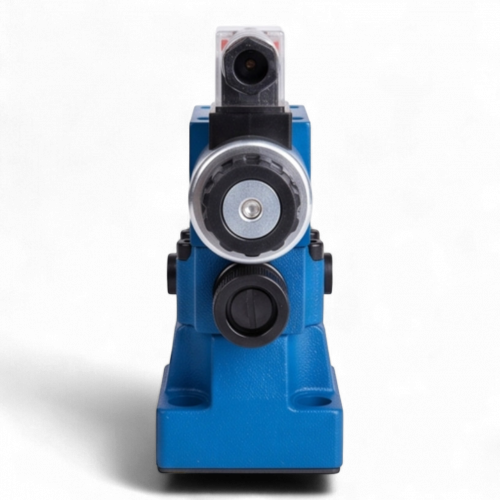

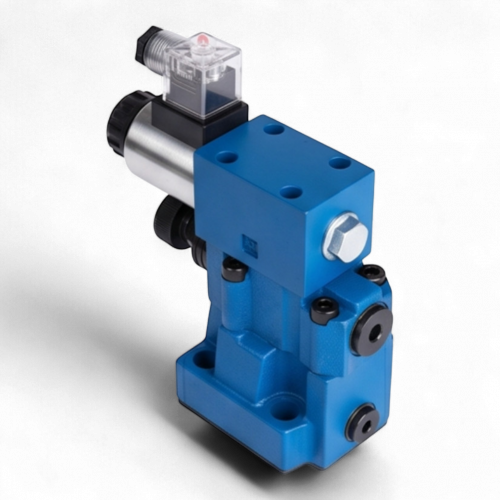

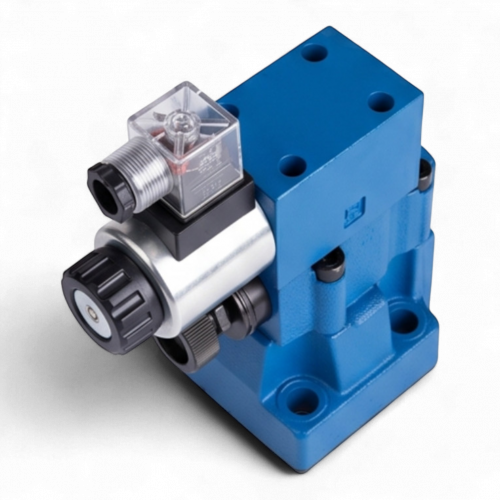

Гидроклапан предохранительный МКПВ-10/3С3Р2.24 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем…
Гидроклапан предохранительный МКПВ-10/3С3Р2.24 представляет собой аппарат непрямого действия стыкового монтажа, предназначенный для поддержания установленного давления, защиты гидравлических систем от превышения номинальных значений давления и обеспечения дистанционной разгрузки системы. Данное устройство относится к классу гидроаппаратуры модульного и стыкового исполнения, что позволяет минимизировать габариты гидроблоков и сократить количество трубопроводных соединений.
Конструктивные особенности и принцип работы
Конструкция клапана включает в себя основной каскад (золотниковый или клапанный) и вспомогательный каскад (пилот), обеспечивающий прецизионную настройку давления срабатывания. Наличие электромагнитного управления (24В DC) позволяет интегрировать устройство в автоматизированные циклы работы станочного оборудования и прессовых установок для реализации функции разгрузки насоса в холостом режиме.
Технические параметры и эксплуатационные характеристики
- Условный проход (Dу): 10 мм, обеспечивающий оптимальную пропускную способность при сохранении компактных габаритов.
- Номинальное давление нагнетания: 25 МПа (250 бар), что соответствует стандартам тяжелого машиностроения.
- Диапазон регулировки давления: Обеспечивает стабильную линейную характеристику во всем рабочем диапазоне.
- Тип монтажа: Стыковой, согласно международным стандартам присоединительных поверхностей, что гарантирует герметичность сопряжения с плитой.
- Электромагнитное управление: Катушка постоянного тока 24В с высоким ресурсом циклов переключения (до 3000 циклов/час).
- Климатическая адаптивность: Исполнение УХЛ4 по ГОСТ 15150-69, обеспечивающее стабильную работу в условиях умеренного и холодного климата.
Требования к рабочей среде
Для обеспечения регламентированного срока службы и исключения кавитационных повреждений прецизионных пар, рекомендуется использование минеральных масел с кинематической вязкостью от 10 до 700 сСт. Класс чистоты рабочей жидкости должен соответствовать не ниже 10-го класса по ГОСТ 17216-2001 (или 19/16 по ISO 4406). Допустимый температурный диапазон эксплуатации рабочей среды составляет от -40 до +120 °С.
|
Номинальное давление
|
25 МПа |
|
Масса
|
16 кг |
|
Тип управления
|
Электромагнитное |
|
Условный проход
|
10 мм |
|
Тип монтажа
|
Стыковой |
|
Напряжение питания
|
24 В (DC) |
|
Климатическое исполнение
|
УХЛ4 |
|
Максимальная частота включений
|
3000 циклов/час |
|
Габаритные размеры
|
290×160×200 мм |
|
Вязкость масла
|
10-700 сСт |
|
Температурный диапазон
|
от -40 до +120 °С |
