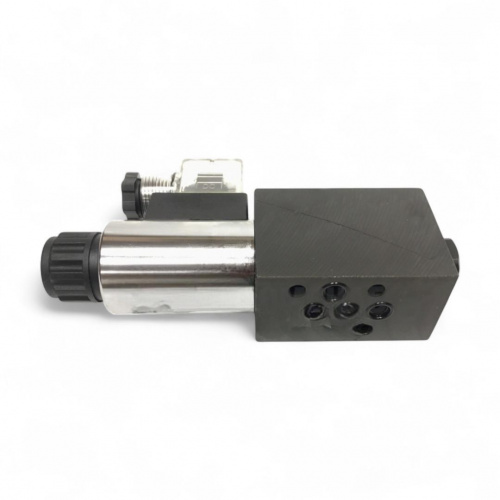

ВЕ43.754 220В — золотниковый гидрораспределитель с односторонним электромагнитным управлением (одна катушка на 220 В переменного тока), условным проходом 4 мм и плитовым способом монтажа. Устройство предназначено для дистанционного запуска, остановки и изменения направления потоков рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специализированного оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, двухпозиционный, электромагнитное (одностороннее) управление
-
Схема распределения: 754 (четырёхлинейная, две позиции)
-
Условный проход (Ду): 4 мм
-
Номинальное давление на входе (P, A, B): до 25 МПа
-
Максимальное давление на сливе (T): до 6 МПа
-
Максимальный расход рабочей жидкости: до 14 л/мин
-
Напряжение питания катушки: 220 В переменного тока, 50 Гц
-
Тип монтажа: плитовой (стыковое подключение по ISO 4401/CETOP 5)
-
Степень защиты: IP65
-
Масса: примерно 1,1–1,4 кг (в зависимости от исполнения)
-
Рабочая жидкость: минеральное масло, вязкость 10–400 мм²/с, фильтрация не грубее 10–25 мкм
-
Время срабатывания: до 20 мс
-
Частота включений: до 7,200 в час для переменного тока
-
Температурный диапазон: жидкость –30…+80 °C, окружающая среда –40…+50 °C
Особенности и область применения
-
Позволяет надёжно дистанционно управлять пуском, остановом и направлением малых потоков рабочей жидкости.
-
Двухпозиционная конструкция: только рабочее и нейтральное положение золотника.
-
Перемещение золотника осуществляется подачей питания на катушку; возврат — возвратной пружиной.
-
Компактный корпус, плитовой монтаж — быстрая замена на российские и зарубежные аналоги без доработки гидросистемы.
-
Встроена кнопка ручного дублирования для сервисного или аварийного управления.
-
Используется в промышленной и мобильной гидравлике, подъемниках, прессах, станках, агрегатах с малыми расходами масла.
Аналоги и совместимость
-
Российские: 1РЕ43.754 220В, ПЕ43.754 220В, ВЕ43.754 220В других исполнений
-
Импортные: Bosch Rexroth 4WE5...754/220VAC, Yuken, Parker, Atos (важно совпадение схемы, напряжения и плитового монтажа)
-
Китайские: 4WE5...220VAC по ISO 4401
Рекомендации по эксплуатации
-
Используйте только чистое и корректно фильтрованное минеральное масло.
-
Не превышайте допустимые значения давления, расхода и температуры.
-
При замене и подборе строго сверяйте схему золотника, параметры катушки и размеры монтажной плиты.
-
Регулярно обслуживайте: контролируйте герметичность соединений, состояние катушки и возвратной пружины.
ВЕ43.754 220В — надёжное и компактное решение для управления малыми рабочими потоками в гидросистемах с питанием катушки от сети 220 В, полностью совместимое с международными промышленными стандартами оборудования.
|
Тип
|
золотниковый |
|
Условный проход, мм
|
4 |
|
Давление в линиях A, B, P, МПа
|
25 |
|
Функциональная схема
|
4/3 |
|
Тип управления
|
Электромагнитное |
|
Давление
|
25 |
|
Номинальный расход, л/мин
|
20 |
|
Вид управления
|
электромагнитное |
|
Серия
|
ВЕ43 |
|
Способ крепления
|
стыковое |
|
Схема распределения
|
754 |
|
Стандарт присоединения
|
ISO 4401 (DIN 24340) |
