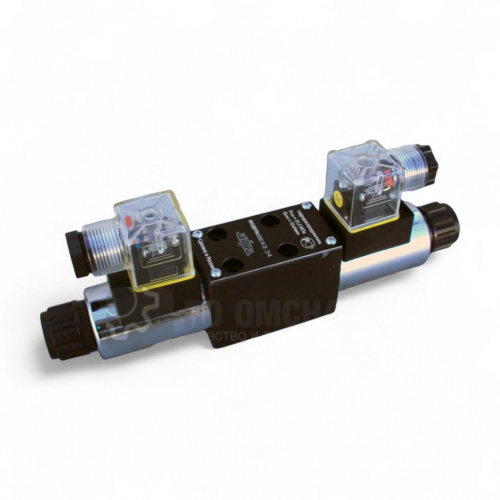

ВЕ43.54 110В — это золотниковый гидрораспределитель с электромагнитным управлением, рассчитанный на условный проход 4 мм и напряжение питания катушки 110 В переменного тока. Основное назначение — дистанционное управление направлением потока рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специального оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, трёхпозиционный, электромагнитное управление
-
Схема распределения: 54 (четырёхлинейная, три позиции — P соединён с А и Т, B перекрыт, по средней позиции)
-
Условный проход (Ду): 4 мм
-
Рабочее давление: до 25–32 МПа (250–320 бар); пробное — до 48 МПа (зависит от исполнения)
-
Максимальное давление на сливе (Т): до 5–6 МПа
-
Максимальный расход рабочей жидкости: 14–15 л/мин
-
Напряжение электромагнитов: 110 В переменного тока
-
Тип монтажа: плитовой (стыковое подключение по ISO 4401 или ГОСТ)
-
Степень защиты: IP65
-
Масса: 1,6–1,7 кг (может варьироваться по числу катушек)
-
Рабочая жидкость: минеральное масло с вязкостью 10–400 мм²/с (фильтрация не грубее 10–25 мкм)
-
Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)
Особенности и область применения
-
Компактная конструкция, стандартные размеры, быстрая замена без доработки гидросистемы (по международному стандарту плиты).
-
Электромагниты с кнопкой ручного переключения для аварийного/технического обслуживания.
-
Надёжная работа при интенсивных циклах и частых включениях.
-
Используется в промышленной гидравлике, спецмашинах, станках, подъёмниках, оборудовании с малыми расходами масла и средним давлением.
-
Перемещение золотника осуществляется включением электромагнита, обратный возврат — возвратными пружинами.
Аналоги и совместимость
-
Российские: 1РЕ43.54 110В, ПЕ43.54 110В, ВЕ43.54 110В других исполнений.
-
Импортные: Bosch Rexroth 4WE5-F/6.5V110NZ4, Yuken, Parker, Atos (с одинаковой схемой, напряжением и плитой).
-
Китайские: 4WE5...110VAC и другие по стандарту ISO 4401.
Рекомендации по эксплуатации
-
Применяйте только чистое и тщательно фильтрованное минеральное масло.
-
Не превышайте рабочие пределы давления и расхода, указанные в документации.
-
Обеспечьте совпадение схемы золотника, напряжения катушки и размеров монтажной плиты при замене.
-
Проводите регулярное обслуживание: контролируйте герметичность, состояние уплотнений и работоспособность электромагнитов.
ВЕ43.54 110В — практичное и надёжное решение для управления потоками рабочей жидкости в компактных гидросистемах с сетевым питанием 110 В и малыми расходами, обеспечивающее длительный ресурс и универсальную совместимость с отечественными и импортными аналогами.
|
Тип
|
золотниковый |
|
Условный проход, мм
|
4 |
|
Давление в линиях A, B, P, МПа
|
25 |
|
Функциональная схема
|
4/3 |
|
Тип управления
|
Электромагнитное |
|
Давление
|
25 |
|
Номинальный расход, л/мин
|
20 |
|
Вид управления
|
электромагнитное |
|
Серия
|
ВЕ43 |
|
Способ крепления
|
стыковое |
|
Схема распределения
|
54 |
|
Стандарт присоединения
|
ISO 4401 (DIN 24340) |
