ВЕХ16.574А ОФ В110

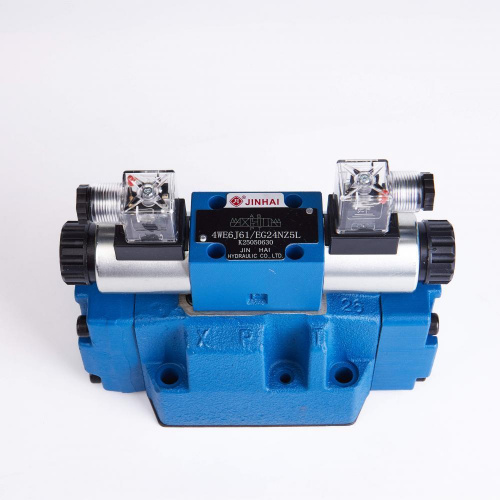

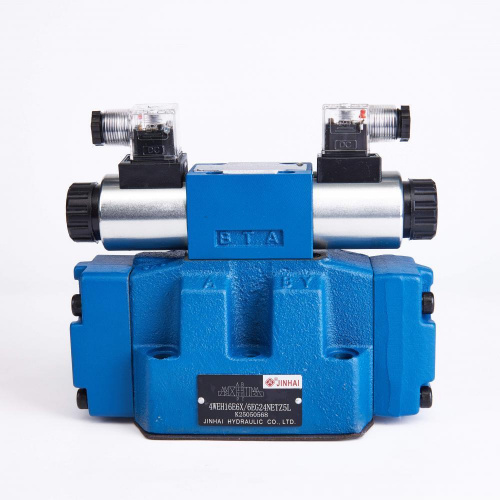

ВЕХ16.574А ОФ В110 — это золотниковый гидрораспределитель с электрогидравлическим (пилотным) управлением, двумя катушками на 110 В постоянного тока и условным проходом 16 мм. Используется для быстрого дистанционного изменения направления потока, запуска и остановки рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специального оборудования.

Основные технические характеристики

• Тип управления: электрогидравлическое, двухстороннее (2 катушки, пилотное)

• Схема распределения: 574А ОФ (четырёхлинейная, двупозиционная)

• Условный проход (Ду): 16 мм

• Управляющее напряжение: 110 В постоянного тока

• Номинальное давление на входе: 25 МПа (максимум до 31,5 МПа по исполнению)

• Давление на сливе (Т): до 25 МПа

• Максимальный расход рабочей жидкости: 80–125 л/мин (отдельные исполнения — до 300 л/мин)

• Тип монтажа: плитовой, стандарт CETOP 07 (стыковое подключение Ду-16)

• Степень защиты: IP65

• Масса: не более 9,3 кг

• Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)

• Возврат золотника: исполнение ОФ — без возвратных пружин (фиксируется в рабочих положениях)

• Рабочая жидкость: минеральное масло (вязкость 10–400 мм²/с), фильтрация не грубее 10–25 мкм

• Температурный диапазон эксплуатации: жидкость — –30…+80 °C, окружающая среда — до +50 °C

Особенности и область применения

• Электрогидравлическое пилотное управление гарантирует точное и быстрое переключение даже при высоких расходах и давлении.

• Отсутствие пружинного возврата (ОФ) позволяет использовать гидрораспределитель в схемах, где требуется фиксация золотника в выбранной позиции для длительной работы.

• Универсальные размеры корпуса по стандарту CETOP 07 — можно заменить отечественными и импортными аналогами без доработки стыковочного узла.

• Применяется на промышленных и мобильных маслостанциях, прессах, буровых установках, производственных комплексах, строительной и транспортной технике.

• Можно эксплуатировать на объектах с повышенными требованиями по надёжности, интенсивности и рабочим циклам.

Аналоги и совместимость

• Российские: 1РЕХ16.574А ОФ В110, ПЕ16.574А ОФ В110, РХ16.574А ОФ В110

• Импортные: Bosch Rexroth 4WEH16..., Parker D41VW..., Vickers DG5V-7..., Yuken DSG-01..., Hydac 4WEH16... — выбираются по схеме, напряжению катушек и монтажу

• Китайские: 4DWG16...110VDC и другие по стандарту CETOP 07

Рекомендации по эксплуатации

• Используйте только чистое, хорошо фильтрованное минеральное масло подходящей вязкости.

• При замене проверяйте совпадение схемы золотника, параметров катушек и размеров монтажной плиты.

• Не превышайте рабочие параметры давления и расхода.

• Регулярно контролируйте герметичность соединений и исправность исполнительных элементов.

• Обслуживайте устройство по регламенту, особенно при частых циклах включения и длительных фазах фиксации золотника.

ВЕХ16.574А ОФ В110 — надёжный выбор для современных промышленных и мобильных гидросистем, требующих мощного, точного и зафиксированного распределения потоков рабочей жидкости при управлении от 110 В DC.
