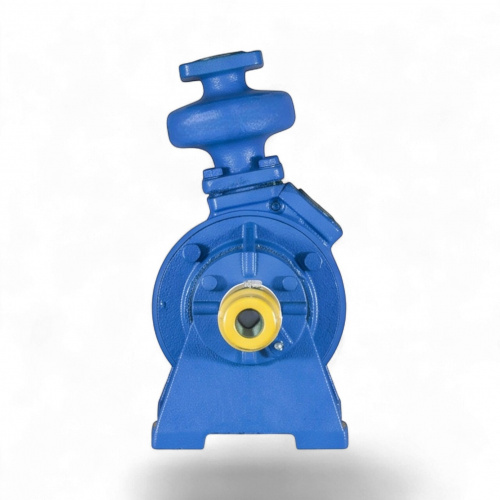

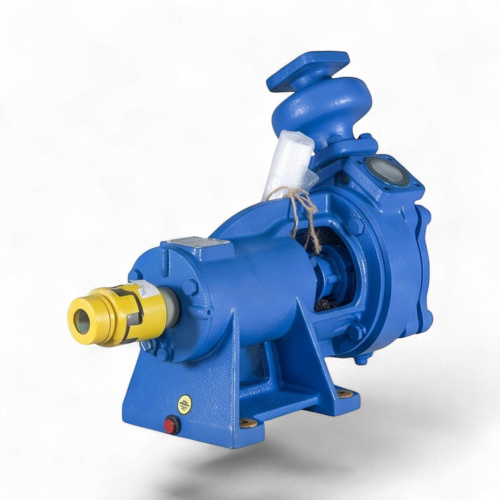

Техническое описание вихревого насоса ВКС 1/16А
Вихревой консольный самовсасывающий насос ВКС 1/16А представляет собой гидравлическую машину динамического типа, предназначенную для перекачивания технической воды и других химически нейтральных жидкостей с кинематической вязкостью до 36 сСт. Данная модификация поставляется в исполнении «без двигателя и без рамы» (б/д, б/р) и рассчитана на агрегатирование с электродвигателем мощностью 1,5 кВт.
Конструктивные особенности и материалы
- Тип конструкции: Одноступенчатый, горизонтальный, с самовсасывающим механизмом (водоотделительный колпак).
- Проточная часть: Выполнена из серого чугуна (маркировка «А»), что обеспечивает жесткость конструкции и коррозийную стойкость в нейтральных средах.
- Рабочее колесо: Изготовлено из высокопрочной стали 20Х13, устойчивой к кавитационному износу.
- Вал: Конструкционная сталь Ст 45.
- Уплотнение вала: Мягкий сальник, обеспечивающий ремонтопригодность и надежную герметизацию при соблюдении регламентов обслуживания.
Технические характеристики
| Номинальная подача | 2,5 м³/час (рабочий диапазон: 1,2–3,6 м³/час) |
| Номинальный напор | 25 м.в.ст. (рабочий диапазон: 16–38 м.в.ст.) |
| Диаметр входного/выходного патрубков | 25 мм |
| Температура перекачиваемой среды | от –15 °C до +85 °C |
| Максимальная высота самовсасывания | 4 м |
Требования к перекачиваемой среде
Допускается содержание твердых включений не более 0,01% по массе при максимальном размере частиц до 0,05 мм. Превышение указанных параметров ведет к ускоренному износу рабочих органов насоса.
Габаритно-весовые показатели
- Габаритные размеры насосной части: 420х233х360 мм.
- Масса нетто: 30 кг.
|
Тип насоса
|
Вихревой, консольный, самовсасывающий |
|
Номинальная подача
|
2,5 м3/час |
|
Масса
|
30 кг |
|
Температура рабочей среды
|
от –15 до +85 ºC |
|
Габаритные размеры
|
420х233х360 мм |
|
Комплектация
|
Без двигателя, без рамы |
|
Материал проточной части
|
Чугун (исполнение А) |
|
Номинальный напор
|
25 м.в.ст. |
|
Диаметр патрубков
|
25 мм |
|
Материал вала
|
Сталь Ст 45 |
|
Материал рабочего колеса
|
Сталь 20Х13 |
|
Рекомендуемая мощность двигателя
|
1,5 кВт |
|
Допустимое содержание твердых включений
|
не более 0,01% |
|
Диапазон подачи
|
1,2–3,6 м3/час |
|
Диапазон напора
|
16–38 м.в.ст. |
|
Максимальный размер частиц
|
0,05 мм |
|
Тип уплотнения вала
|
Сальниковое |
